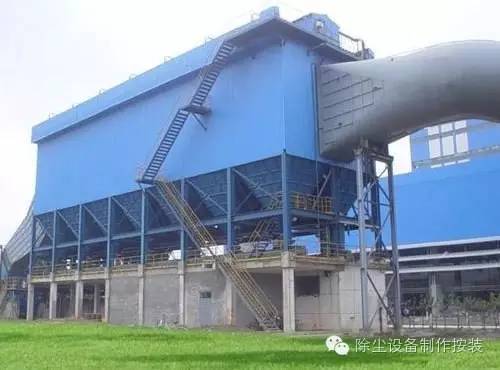

鍋爐脈沖布袋除塵器整體結構及工作原理

鍋爐脈沖布袋除塵器的整體結構：

1、結構框架 - 用于支撐除塵器本體、灰斗及輸 灰設備等；

2、箱體 - 上箱體、中箱體及灰斗 ；

3、清灰裝置 - 花板、布袋（濾袋）、骨架（袋籠、籠骨）、噴吹管、電磁脈沖閥；

  花板是用來支撐布袋組件（除塵布袋、骨架）、分隔過濾室（含塵段）及空氣凈化室，并且是除塵器布袋組件的檢修平臺；

4、進氣系統 - 包括進風導流總管、導流板、進風口電動調節閥

5、排氣系統 - 由排氣管道等組成的除塵器凈化氣體排放

6、卸灰系統 - 裝在除塵器灰斗上的手動插板閥、卸料器等輸送設備組成

7、控制系統 - 以PLC可編程控制器為主體的除塵器電控柜、現場操作柜、檢修照明電源箱等。

鍋爐脈沖布袋除塵器的工作原理：

 除塵布袋采用壓縮空氣進行噴吹清灰，過濾室內每排布袋口頂裝有一根噴吹管，噴吹管正對著除塵布袋中心設有噴吹口，每根噴吹管上都有一個脈沖閥與氣包相接。清灰時，電磁閥打開脈沖閥，壓縮空氣經噴吹口噴吹向除塵布（濾）袋，與其引射的周圍氣體一起進入除塵布袋內部，是除塵布袋發生抖動并形成由里向外的反吹作用氣流，使附著在除塵布袋（濾袋）外表面的粉塵灑落在灰斗，以達到清灰的目的。
