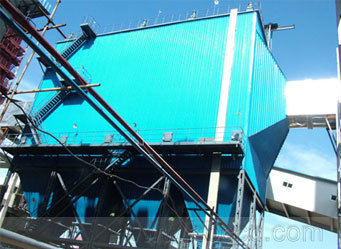

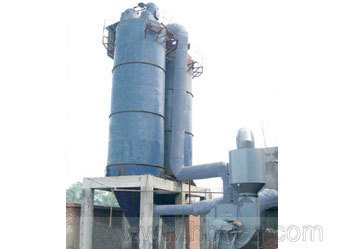

高壓靜電除塵器設備
?靜電除塵器是含塵氣體在通過高壓電場電離，塵粒荷電在電場力作用下，塵粒沉積于電極上，從而使塵粒與含塵氣體分離的一種除塵設備．它能有效地回收氣體中的粉塵，以凈化氣體．只要使用條件合適，其除塵效率可達99％甚至更高。目前在化工、電力、水泥．冶金造紙和電子等工業領域已得到廣泛應用。?
目錄
1簡介
2特點
3GD型
4安裝要求
5參數
??表1
??表2
??表3
??表4
?
?
1簡介
靜電除塵器的電源由控制箱、升壓變壓器和整流器組成。電源輸出的電壓高低對除塵效率也有很大影響。因此，靜電除塵器運行電壓需保持40一75kV乃至100kV以上。
2特點
靜電除塵器與其他除塵設備相比，耗能少，除塵效率高，適用于除去煙氣中0．01—50μm的粉塵，而且可用于煙氣溫度高、壓力大的場合。實踐表明，處理的煙氣量越大，使用靜電除塵器的投資和運行費用越經濟。

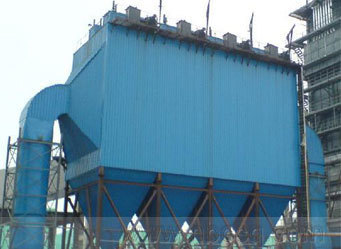

寬間距臥式電除塵器技術
概述
HHD型寬間距臥式電除塵器是該公司引進和借鑒國外先進技術，總結三十年來的設計、制造和應用經驗，結合中國各行業工業窯爐廢氣工況的特點，為適應日趨嚴格的廢氣排放要求和WTO市場準則研究開發的科研成果。該成果已廣泛應用在冶金、電力、水泥等行業。深得全國廣大用戶信賴，具有較強的市場競爭能力。
佳寬間距及極板特別配置
使得電場場強、板電流分布更加均勻，驅進速度可提高 1.3倍，使捕集粉塵比電阻范圍擴大到10 1 -10 14 Ω-cm，特別適用于硫化床鍋爐、新型水泥干法回轉窯、篦冷機、燒結機等廢氣的高比電阻粉塵回收，減緩或消除反電暈現象。
國內首創的整體新型RS電暈線
高長度可達15米，具有起暈電壓低，電暈電流密度大，鋼性強，永不破損，具有抗高溫、抗熱變能力，結合頂部振打方式清灰效果極佳。根據粉塵濃度大小配置相應的電暈線密度，從而可適應高粉塵濃度的收塵，高允許入口濃度可達1000g/Nm 3。
電暈極頂部強力振打
根據清灰理論設計的頂部放電極強力振打，可采用機械和電磁兩種任選方式。
陰陽兩極自由懸吊
HHD電收塵器收塵系統和電暈極系統均采用三維懸吊結構，當廢氣溫度過高時，收塵極和電暈極將按三維方向任意膨脹伸展，收塵極系統還特別設計了抗熱變鋼帶約束結構，使得HHD電收塵器具有較高的抗熱變能力，經商業運行表明，HHD電收塵器高耐溫可達390℃。
提高振打加速度
改善清灰效果 ：收塵極系統清灰好壞直接影響收塵效率，大部分電收器在經過一段時間運行后都表現出效率下降情況，究其根源主要是收塵極板清灰效果差所致， HHD電收塵器利用新撞擊理論和實踐結果，改傳統扁鋼撞擊桿結構為整體型鋼結構，又將收塵極的側部振打錘結構刪繁就簡，使掉錘環節減少2/3，實驗表明收塵極板面小加速度從220G提高到356G。
占地面積小、重量輕
由于放電極系統采用頂部振打設計，且打破常規創造性地將每個電場采用非對稱懸吊設計，并利用美國環境設備公司殼體計算機軟件優化設計，使得在同樣收塵總面積的情況，電收塵器總體長度減少3-5米，重量減輕15%。
高保證絕緣系統
為防止電收塵器的高壓絕緣材料結露爬電，殼體采用蓄熱雙層充氣屋頂設計，電加熱采用新PTC、PTS材料，絕緣套管底部采用雙曲線反吹清掃設計，徹底杜絕了瓷套管結露爬電的易發故障，且維護、保養、更換極為便利。
匹配L-C高系統
高壓控制可采用 DSC系統控制，上位機操作，低壓控制采用PLC控制， 中文觸摸屏操作。高壓電源采用恒電流、高阻抗直流電源，匹配 HHD電收塵器本體。可產生高除塵效率、克服高比電阻、處理高濃度的優越功能。
3GD型
GD型電除塵器技術引進于日本的原式電除塵器技術，通過消化吸收借鑒國內同行業的成功經驗，研發出GD型一系列的電除塵器，廣泛用于冶金、冶煉行業。
GD型系列電除塵器除具有其他類型電除塵器阻力小、耗能小、效率高的幾大特點外，特具有以下幾點：
◆采用獨特設計的進風口的氣流分布結構。
◆電場內具有三個電極（放電極、集塵極、輔助電極），可以調整電場的極配形式來改變電場狀態，以適應不同特性的粉塵處理，達到凈化效果。
◆陰陽兩極自由懸吊。
◆電暈線：無論電暈線多長，均由一根鋼管構成，中間沒有螺栓連接，所以絕無斷線的故障發生。
4安裝要求
◆對除塵器下部走臺基礎進行安裝前的檢查和確定驗收按照《電除塵器安裝說明書》和設計圖紙的要求安裝電除塵器各部件，根據確認驗收的基礎定出電除塵器的中心安裝基準，并作為陰陽極系統的安裝基準。
◆檢查基礎上平面的平面度、柱距及對角線誤差
◆檢查外殼部件，對于運輸變形進行矯正，從下至上逐層進行安裝，如支座組—底梁（檢查合格后安裝灰斗、電場內部走臺）—立柱及側壁板—頂梁—進出風口（包括分布板和槽形板）—陰陽極系統—頂部蓋板—高壓電源等設備。梯子、平臺、欄桿可隨安裝順序逐層安裝，每層安裝完畢都要按照《靜電除塵器安裝說明書》和設計圖紙的要求進行檢查和記錄：如平面度、對角線、柱距、垂直度、極距等安裝完畢，對設備進行氣密性檢查，對于漏焊部位進行補焊，檢查，對于漏焊部位進行補焊。
靜電除塵器外購常用設備
1.陽極板
2.陰極線
3.振打減速機
4.陰陽極振打裝置
5.料位計
7.倉壁振動器
8.高壓電源及控制系統
9.低壓控制系統
5參數
表1
：
序 號 技術性能 型號規格 HHD-30/3/1 HHD-35/3/1 HHD-40/3/1 HHD-45/3/1 HHD-50/3/1
1 電場有效斷面積（m2） 30 35 40 45 50
2 室數 1 1 1 1 1
3 電場數 3 3 3 3 3
4 處理廢氣量（m3/h) 75600.88200-126000 113400.162000 113400.162000 126000-180000
5 電場風速 (m/s) 0.7-1.0 0.7-1.0 0.7-1.0 0.7-1.0 0.7-1.0
6 極板間距 (mm) 400.400.400.400.400
7 通道數 14 14 18 16 18
8 電暈極型式 RS型芒刺 RS型芒刺 RS型芒刺 RS型芒刺 RS型芒刺
9 收塵極型式 C480 C480 C480 C480 C480
10 總有效電暈線長度（m) 1814 2100 2400. 2688. 2981
11 總收塵面積 (m2） 1733 2053. 2346.2627 2914
12 高允許氣體溫度（℃） < 300 < 300 < 300 < 300 < 300
13 高允許氣體壓力（Pa) ±5000. ±5000 .±5000. ±5000
14 阻力損失 (Pa) < 300 < 300 < 300 < 300 < 300
15 高允許含塵濃度（g/Nm3） < 100 < 100 < 100 < 100 < 100
16 設計除塵效率 (%) 99.9 99.9 99.9 99.9 99.9
17 高壓電源規格 (KV/mA)
臺數（臺） 72/4003 72/3003 72/4003 72/4003 72/5003
18 設備本體總重量 (t) 125.0 110.0 117.0 125.0 132.0
表2
序 號 技術性能 型號規格 HHD-55/3/1 HHD-60/3/1 HHD-65/3/1 HHD-70/3/1 HHD-75/3/1
1 電場有效斷面積（m2） 55 60 65 70 75
2 室數 1 1 1 1 1
3 電場數 3 3 3 3 3
4 處理廢氣量（m3/h) 138600- 198000 151200- 216000 163800- 234000 176400- 252000 189000- 270000
5 電場風速（m/s) 0.7-1.0 0.7-1.0 0.7-1.0 0.7-1.0 0.7-1.0
6 極板間距（mm) 400. 400 .400. 400. 400
7 通道數 18 18 20 20 20
8 電暈極型式 RS型芒刺 RS型芒刺 RS型芒刺 RS型芒刺 RS型芒刺
9 收塵極型式 C480 C480 C480 C480 C480
10 總有效電暈線長度（m) 3300 3600 3900 4200 4500
11 總收塵面積（m2） 3226 3519 3812 4179 4477
12 高允許氣體溫度（℃）
13 高允許氣體壓力（Pa) ±5000 .±5000 .±5000. ±5000 .±5000
14 阻力損失（Pa)
15 高允許含塵濃度（g/Nm3）
16 設計除塵效率（%) 99.9 99.9 99.9 99.9 99.9
17 高壓電源規格（KV/mA) 臺數（臺） 72/500 3 72/600 3 72/600 3 72/600 3 72/700 3
18 設備本體總重量（t) 138.0 145.0 155.0 165.0 176.0
表3
序 號 技術性能 型號規格 HHD-80/3/1 HHD-85/3/1 HHD-90/3/1 HHD-95/3/1
1 電場有效斷面積（m2） 80 85 90 95 100
2 室數 1 1 1 1 1
3 電場數 3 3 3 3 3
4 處理廢氣量（m3/h) 201600. 288000 214200- 306000.226800- 324000 239400- 342000 252000- 360000
5 電場風速（m/s) 0.7-1.0 0.7-1.0 0.7-1.0 0.7-1.0 0.7-1.0
6 極板間距（mm) 400 .400 .400. 400. 400
7 通道數 22 22 24 24 24
8 電暈極型式 RS型芒刺 RS型芒刺 RS型芒刺 RS型芒刺 RS型芒刺
9 收塵極型式 C480 C480 C480 C480 C480
10 總有效電暈線長度（m) 4800 .5100. 5400. 5700. 6000
11 總收塵面積（m2） 4776 5075 .5373 .5502 .5970
12 高允許氣體溫度（℃）
13 高允許氣體壓力（Pa) ±5000 .±5000 .±5000 .±5000 .±5000
14 阻力損失（Pa)
15 高允許含塵濃（g/Nm3）
16 設計除塵效率（%) 99.9 99.9 99.9 99.9 99.9
17 高壓電源規格（KV/mA) 臺數（臺） 72/800 3 72/800 3 72/900 3 72/900 3 72/1000 3
18 設備本體總重量（t) 188.0 197.0 206.0 218.0 230.0
表4
序 號 技術性能 型號規格 HHD-105/3/1 HHD-110/3/1 HHD-118/3/1 HHD-125/3/1 HHD-90/4/1 HHD-240/3/2
1 電場有效斷面積（m2） 105 .110 .118 .125. 90 .240
2 室數 1 1 1 1 1 2
3 電場數 3 3 3 4 4 3
4 處理廢氣量（m3/h) 264600- 378000 277200- 396000 297360- 424800 315000.450000 194400- 226800 604800. 864000
5 電場風速（m/s) 0.7-1.0 0.7-1.0 0.7-1.0 0.7-1.0 0.7-1.0 0.7-1.0
6 極板間距(mm) 400. 400. 400 .400. 400 3400
7 通道數 24 26 26 26 24 26×2
8 電暈極型式 RS型芒刺 RS型芒刺 RS型芒刺 RS型芒刺 RS型芒刺 RS型芒刺
9 收塵極型式 C480 C480 C480 C480 C480 C480
10 總有效電暈線長度（m) 6000. 6600. 7080 .7500. 7200. 14400
11 總收塵面積（m2） 5970 6567 7045. 7463 .7164. 14328
12 高允許氣體溫度
（℃）
13 高允許氣體壓力（Pa) ±5000 ±5000 ±5000 ±5000 ±5000 ±5000
14 阻力損失（Pa)
15 高允許含塵濃度（g/Nm3）
16 設計除塵效率（%) 99.9 99.9 99.9 99.9 99.9 99.9
17 高壓電源規格（KV/mA)
臺數（臺） 72/1000
3 72/1100
3 72/1100
3 72/1100
3 100/1200
4 72/1200
6
18 設備本體總重量（t) 240 252.0 265.0 278.0 275.0 495.0
